> ထုတ်ကုန်များ > လေဟာနယ် circuit breaker > မိုးလုံလေလုံခြုံရေးလေဟာနယ် circuit breaker > Earthing Switch နှင့်အတူ Indoor AC High Voltage Vacuum Load Breaker

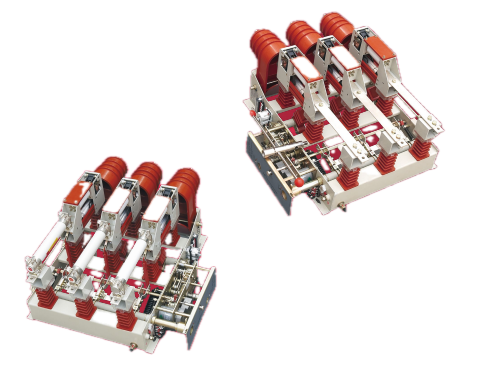

Earthing Switch နှင့်အတူ Indoor AC High Voltage Vacuum Load Breaker

တရုတ်နိုင်ငံမှ ပေးသွင်းသူနှင့် ထုတ်လုပ်သူ SanGao Electric မှ နည်းပညာပိုင်းအရ အသံနှင့် ကုန်ကျစရိတ်သက်သာသော ဖြန့်ဖြူးမှုဖြေရှင်းချက်ဖြင့် Earthing Switch ပါသော Indoor AC High Voltage Vacuum Load Breaker။ 12 kV နှင့် 630 A တွင် အဆင့်သတ်မှတ်ထားပြီး၊ 20 kA အချိန်တိုအတွင်း ခံနိုင်ရည်ရှိသော၊ ဤယူနစ်အား လုံခြုံစွာချိတ်ဆက်ရန်နှင့် သုံးဆင့် AC 50Hz စနစ်များအတွက် ဆားကစ်ကို လုံခြုံစွာချိတ်ဆက်ရန်နှင့် ဖြတ်တောက်ရန်၊ မြို့ပြအဓိကယူနစ်များ၊ စက်မှုလုပ်ငန်းသုံးပစ္စည်းထည့်သည့်ပုံးများ၊ ထရန်စဖော်မာများ နှင့် ကျေးလက်ဖြန့်ဖြူးရေးအပိုင်းများအတွက် သင့်လျော်သည်။

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

Sangao မှ Earthing switch ပါရှိသော Indoor AC High Voltage Vacuum Load Breaker သည် Three-phase AC50Hz ring network သို့မဟုတ် terminal power supply နှင့် စက်မှုလျှပ်စစ်ပစ္စည်းများအတွက် သင့်လျော်ပြီး၊ ၎င်းကို load control နှင့် short-circuit protection အတွက် အဓိကအသုံးပြုပါသည်။ load break switch သည် load current၊ closed-loop current၊ no-load transformer နှင့် cable charging current ကို ပြုလုပ်ပြီး ချိုးဖျက်ပါသည်။ ပေါင်းစပ်မှုသည် အဆင့်သတ်မှတ်ထားသော ဝါယာရှော့လျှပ်စီးကြောင်းအထိ မည်သည့်လျှပ်စီးကြောင်းကိုမဆို ချိုးဖျက်နိုင်သည်။ တိုက်ရိုက်-ခွဲထုတ်သည့်အကွာအဝေးနှင့် arc-extinguishing chamber ကို manual နှင့် လျှပ်စစ်လုပ်ဆောင်ချက်ဖြင့် ချိတ်ဆက်ထားသည်။ ၎င်း၏ထူးခြားသော drive ယန္တရားသည် arc-extinguishing chamber သည် သေးငယ်သောထုထည်နှင့် ပေါ့ပါးသောအလေးချိန်ကို သိရှိနိုင်သည့် အပိတ်နှင့်ပြုလုပ်သည့်အချိန်တွင်သာ မြင့်မားသောဗို့အားကိုခံနိုင်ရည်ရှိစေသည်။

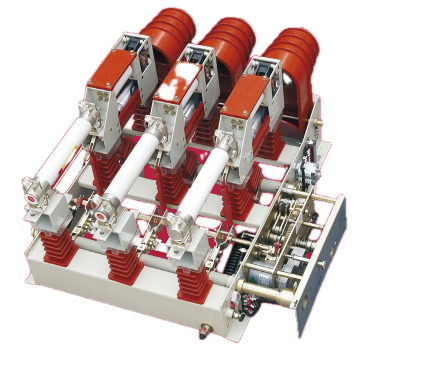

Indoor AC High Voltage Vacuum Load Breaker with Earthing Switch

Vacuum Load Breaker ဆိုတာဘာလဲ။

ဤ Indoor AC High Voltage Vacuum Load Breaker သည် Earthing Switch နှင့် Ring Network၊ Terminal Power Supply နှင့် စက်မှုလုပ်ငန်းသုံး စက်ကိရိယာများ အသုံးပြုရန်အတွက် အဆင့်သုံးဆင့် AC 50Hz indoor switching device တစ်ခုဖြစ်သည်။ ယူနစ်တွင် arc မျိုးသုဉ်းခြင်းအတွက် ဖုန်စုပ်စက်နှင့် စပရိန်လည်ပတ်မှု ယန္တရား (လက်စွဲ သို့မဟုတ် လျှပ်စစ်) ကို အသုံးပြုထားသည်။ စက်ပိုင်းဆိုင်ရာ သော့ခတ်မှုနှင့် မြေစိုက်ရှပ်တာပါရှိသော ရွေးချယ်နိုင်သော မြေသားခလုတ်တစ်ခုသည် ပြုပြင်ထိန်းသိမ်းမှုအတွက် မြင်သာသော သီးခြားခွဲထားမှုကို ပေးသည်။ fuses များဖြင့် တပ်ဆင်သောအခါ၊ တပ်ဆင်မှုသည် တိုက်စစ်-ပင်ထိုး လုပ်ဆောင်ချက်မှတစ်ဆင့် တိုတောင်းသော လျှပ်စီးကြောင်းများကို အနှောင့်အယှက်ပေးသည်။ အဆင့်သတ်မှတ်ထားသော ဗို့အား 12 kV၊ အဆင့်သတ်မှတ်ထားသော လက်ရှိ 630 A၊ အချိန်တိုအတွင်း လက်ရှိ 20 kA ကို ခံနိုင်ရည်ရှိသည်။

ထုတ်ကုန်လုပ်ဆောင်ချက်များ

လက်ရှိပြောင်းခြင်းကို တင်ပါ။

Earthing Switch ဖြင့် Indoor AC High Voltage Vacuum Load Breaker သည် ပုံမှန်လည်ပတ်မှုအခြေအနေအောက်တွင် 630A အထိ ဝန်လျှပ်စီးကြောင်းများကို ပြုလုပ်ပြီး ပုံမှန် feeder နှင့် transformer loads များကို ကာမိစေသည်။

Closed-loop လက်ရှိပြောင်းခြင်း။

ring network configurations များတွင် ကွင်းပိတ်လျှပ်စီးကြောင်းများကို ပြောင်းပေးသည်၊၊ feeders များကြားတွင် load transfer များကို downstream customers များထံသို့ ထောက်ပံ့မှုကို နှောက်ယှက်ခြင်းမပြုဘဲ

No-load transformer current switching

ကျွန်ုပ်တို့၏ ပြင်ပဗို့အား ဖြတ်တောက်ခြင်း Vacuum Break Load Switch သည် ဖြန့်ဖြူးမှု ထရန်စဖော်မာများ၏ 1600kVA ပမာဏအထိ 1600kVA ပမာဏအထိ ထရန်စဖော်မာ၏ ဝန်အားမရှိသော လျှပ်စီးကြောင်းများကို ပြုလုပ်ပြီး ခွဲထုတ်ပေးပါသည်။

ကေဘယ်အားသွင်းခြင်း လက်ရှိပြောင်းခြင်း။

မြေအောက် သို့မဟုတ် ခေါင်းစီးကေဘယ်အပိုင်းများအတွက် ကေဘယ်အားသွင်းရေစီးကြောင်းများကို ပြုလုပ်ပြီး ချိုးဖျက်ပေးကာ ကေဘယ်ကြိုးစာသွင်းကိရိယာများ၏ စွမ်းအင်နှင့် စွမ်းအင်ကို လျှော့ချပေးသည်။

ဝါယာရှော့ကာကွယ်ရေး (fuses များဖြင့်)

လက်ရှိကန့်သတ်ထားသော fuses များဖြင့် configure လုပ်သောအခါ၊ fuse ၏ striker-pin ယန္တရားသည် switch trip bar ကို လည်ပတ်စေပြီး အဆင့်သုံးဆင့်စလုံးကို ချွတ်ယွင်းချက်တွေ့ရှိပါက ဖွင့်သည်။ စည်းဝေးပွဲသည် အဆင့်သတ်မှတ်ထားသော တိုတောင်းသော ပတ်လမ်းတန်ဖိုးအထိ မည်သည့် လျှပ်စီးကြောင်းကိုမဆို နှောင့်ယှက်နိုင်ပြီး အထက်စီးကြောင်း ဘရိတ်ကာများ သို့မဟုတ် ထပ်ဆင့်များသည် အဓိက ချို့ယွင်းချက်ရှင်းလင်းသည့် ကိရိယာများဖြစ်သည့် အလယ်တန်းကာကွယ်မှုအလွှာကို ပေးဆောင်နိုင်သည်။

ပြုပြင်ထိန်းသိမ်းမှု အထီးကျန်

ပေါင်းစည်းထားသော earthing switch သည် ပိတ်သောအခါတွင် load side တွင် မြင်နိုင်သော earth connection ကို ပေးပါသည်။ မြေပြင်ပိတ်သည့်တံခါးသည် တိုက်ရိုက်အစိတ်အပိုင်းများသို့ ဝင်ရောက်ခွင့်ကို ပိတ်ဆို့ထားပြီး ပြုပြင်ထိန်းသိမ်းရေးဝန်ထမ်းများသည် သီးခြားခွဲထားခြင်းကို စိစစ်ရန်နှင့် ရေအောက်စက်ကိရိယာများတွင် ဘေးကင်းစွာ အလုပ်လုပ်နိုင်စေပါသည်။

Load Break Switch နှင့် Vacuum Circuit Breaker

ထူးခြားချက်	Load Break Switch (ဤယူနစ်)	Vacuum Circuit Breaker (VCB)
ပုံမှန် load current switching	ဟုတ်ကဲ့	ဟုတ်ကဲ့
ဝါယာရှော့ပြတ်ရွေ့ လက်ရှိပြတ်တောက်မှု	မဟုတ်ပါ (ဖျူးတွဲဖြင့်သာ)	ဟုတ်တယ် (သူ့ရဲ့ ဖြိုခွဲနိုင်စွမ်းအထိ)
ပေါင်းစပ်မြေသားခလုတ်	စံရွေးချယ်မှု	ပုံမှန်မဟုတ်ပါ; သီးခြား earthing switch လိုအပ်သည်။
ရိုးရိုးလျှောက်လွှာ	အမှားအယွင်းကာကွယ်မှု အထက်ပိုင်းရှိ feeder, ring-main, transformer incomer	feeder နှင့် ထရန်စဖော်မာများအတွက် အဓိကအကာအကွယ်ကိရိယာ
ကုန်ကျစရိတ်	အောက်ပိုင်း	ပိုမြင့်တယ်။

နည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ

ကန့်သတ်ချက်	တန်ဖိုး	စကားပြန်
အဆင့်သတ်မှတ်ထားသော ဗို့အား	12 kV	ကမ္ဘာတစ်ဝှမ်းရှိ 10-12 kV ဖြန့်ဖြူးရေးကွန်ရက်များနှင့် တွဲဖက်အသုံးပြုနိုင်ပါသည်။
လက်ရှိ အဆင့်သတ်မှတ်ထားသည်။	630 A	ပုံမှန် feeder နှင့် transformer loads သည် 10 MVA အထိ 10 kV တွင် ထောက်ပံ့ပေးသည်။
အချိန်တိုအတွင်း လက်ရှိခံနိုင်ရည်ရှိသည်။	20 kA (4 စက္ကန့်အတွက်)	အမှားအယွင်းကို ရေစီးကြောင်း အကာအကွယ် မရှင်းလင်းမချင်း အမှားအယွင်းများကို သယ်ဆောင်နိုင်သည်။
Earthing ခလုတ်	ရွေးချယ်နိုင်သည် (သတ်မှတ်ထားသော D)	ပေါင်းစပ်မြေဆီလွှာကို ဖန်တီးနိုင်စွမ်းကို ပေးစွမ်းသည်။
လည်ပတ်ယန္တရား	Spring ယန္တရား (သတ်မှတ်ထားသော /T)	လူကိုယ်တိုင်နှင့် လျှပ်စစ်လည်ပတ်မှုကို ပံ့ပိုးပေးသည်။ နယ်ပယ်မှ သက်သေပြထားသော ယုံကြည်စိတ်ချရမှု။

ဖွဲ့စည်းပုံ ဒီဇိုင်း

တိုက်ရိုက်-ခွဲထုတ်ခြင်း အကွာအဝေးနှင့် ကန့်လန့်ကာ မီးငြိမ်းခန်းချိတ်ဆက်မှု
သီးခြား ကွာဟချက် နှင့် လေဟာနယ် ကြားဖြတ်သည် ရွေ့လျားမှု တစ်ခုတည်းတွင် လည်ပတ်ရန် စက်ပိုင်းဆိုင်ရာ ချိတ်ဆက်ထားသည်။ ၎င်းသည် မြင်သာသောဖြတ်တောက်မှုကို အပြည့်အဝဖွင့်ထားသည့် ကြားဖြတ်ကိရိယာဖြင့် အမြဲလိုက်ပါလာကြောင်း သေချာစေသည်။

ယန္တရားမောင်း

ကြားဖြတ်ကိရိယာသည် အပိတ်နှင့် အဖွင့်အလျင်တွင်သာ စွမ်းအင်အား ထုတ်ပေးပြီး လေဟာနယ်ခန်းရှိ လျှပ်စစ်ဖိအားကို လျှော့ချပေးသည်။ ၎င်းသည် ပိုမိုကျစ်လစ်သော ကြားဖြတ်ကိရိယာအရွယ်အစားကို ခွင့်ပြုပေးပြီး အဆက်အသွယ်သက်တမ်းကို တိုးစေသည်။

Grounding shutter

သတ္တုရှပ်တာတစ်ခုသည် ပုံသေနှင့်ရွေ့လျားနေသည့် အဆက်အသွယ်ပြွန်များကြားတွင် နေရာချထားပြီး မြေကြီးခလုတ်ဖြင့် ယှက်ထားသည်။ Earthing switch ကိုပိတ်သောအခါ၊ ရှပ်တာသည် တိုက်ရိုက်အစိတ်အပိုင်းများကို သီးသန့်ခွဲထုတ်ပြီး ပြုပြင်ထိန်းသိမ်းမှုအတွက် မြင်သာပြီး စိစစ်နိုင်သော မြေကြီးချိတ်ဆက်မှုကို ပေးပါသည်။

စက်ပိုင်းဆိုင်ရာ ချိတ်ဆက်မှု

ပင်မအဆက်အသွယ်များ မဖွင့်မချင်း မြေဆီလွှာခလုတ်ကို ပိတ်ခြင်းမှ တားဆီးကာ ပင်မအဆက်အသွယ်များကို ဖွင့်ခြင်းမှ တားဆီးပေးပါသည်။

လျှောက်လွှာနယ်ပယ်များ

Earthing Switch နှင့် Indoor AC High Voltage Vacuum Load Breaker တွင် အလွန်လိုက်ဖက်ညီမှုရှိပါသည်။

1. အပိုင်းခွဲခြင်းနှင့် ဝန်ပြောင်းခြင်းအတွက် မြို့ပြလက်စွပ်-ပင်မယူနစ်များ (RMUs)။

2. စက်မှုဖြန့်ဖြူးရေးတွင် Transformer incomer panels နှင့် feeder ဗီဒိုများ။

3. Radial ကွန်ရက်များတွင် Terminal ထောက်ပံ့ရေးအချက်များ။

4. ကျေးလက်ဖြန့်ဖြူးရေးကွန်ရက်များ - ယူနစ်အား ရှည်လျားသော feeders များကိုခွဲခြမ်းစိပ်ဖြာရန်၊ ပြတ်တောက်မှုဇုန်များကိုလျှော့ချရန်နှင့် capacitor bank switching မှတဆင့်ဗို့အားထိန်းညှိမှုကိုခွင့်ပြုရန်ယူနစ်ကိုအသုံးပြုနိုင်ပါသည်။

5. သတ္တုအလုံပိတ်ခလုတ်ဂီယာတွင် အိမ်တွင်းတပ်ဆင်မှုများ၊ လေဟာနယ်နည်းပညာသည် SF6 ဓာတ်ငွေ့အသုံးပြုမှုနှင့်ဆက်စပ်နေသောပတ်ဝန်းကျင်ဆိုင်ရာစိုးရိမ်မှုများကိုဖယ်ရှားပေးသည်။

ကုမ္ပဏီပရိုဖိုင်နှင့် ထုတ်လုပ်မှုစွမ်းရည်

အထောက်အကူပြုပစ္စည်း- ထုတ်လုပ်မှုကြမ်းခင်းဧရိယာ 10,000 m² ရှိသော Liushi၊ Zhejiang ရှိ 10-mu (6,667 m²) ဆိုဒ်။

လုပ်သားအင်အား- အလယ်အလတ်မှ အကြီးတန်း နည်းပညာကျွမ်းကျင်သူ အယောက် ၂၀ အပါအဝင် ဝန်ထမ်း ၁၂၀။ မှတ်ပုံတင်ထားသော အရင်းအနှီး ယွမ် ၈၁.၆၈ သန်း၊ စုစုပေါင်း ပိုင်ဆိုင်မှု ယွမ် ၂၀၀ သန်းခန့်။

အောင်လက်မှတ်များ- ISO 9001:2008 (အရည်အသွေး), ISO 14001 (ပတ်ဝန်းကျင်), ISO 45001 (လုပ်ငန်းခွင်ကျန်းမာရေးနှင့် ဘေးကင်းရေး)။

လုပ်ငန်းစဉ်ထိန်းချုပ်မှုပစ္စည်းဝယ်ယူမှု၊ ထုတ်လုပ်မှုနှင့် ခြေရာခံနိုင်မှုအတွက် ERP စနစ်။ ပုံမှန်စစ်ဆေးမှုတွင် ဒိုင်လျှပ်စစ်ခံနိုင်ရည်၊ စက်ပိုင်းဆိုင်ရာ လည်ပတ်မှုနှင့် ယူနစ်တိုင်းရှိ အဆက်အသွယ် ခံနိုင်ရည်စစ်ဆေးမှုများ ပါဝင်သည်။

နည်းပညာဆိုင်ရာ ပူးပေါင်းဆောင်ရွက်မှုများ- Xi'an Senyuan၊ Beijing Electrical Research Institute နှင့် Xi'an High Voltage Research Institute တို့နှင့် ပူးပေါင်း၍ အမျိုးအစားစမ်းသပ်ခြင်းနှင့် စံချိန်စံညွှန်းလိုက်နာမှုတို့အတွက် ပူးပေါင်းဆောင်ရွက်ခြင်း။

အမြဲမေးလေ့ရှိသောမေးခွန်းများ

Q1- ဤ Indoor AC High Voltage Vacuum Load Breaker သည် Earthing Switch ဖြင့် Vacuum Circuit Breaker ကို အစားထိုးနိုင်ပါသလား။
နံပါတ်၊ ၎င်းကို load switching အတွက်သာ ဒီဇိုင်းထုတ်ထားသည်။ ဝါယာရှော့ကာကွယ်ရေးအတွက်၊ ၎င်းကို fuses များနှင့်တွဲထားရမည် သို့မဟုတ် အထက်စီးကြောင်း circuit breakers များကို အားကိုးရပါမည်။

Q2- vacuum interrupter အတွက် ဘယ်လို ပြုပြင်ထိန်းသိမ်းမှု လိုအပ်လဲ။
ဖုန်စုပ်စက်ကို အလုံပိတ်ထားပြီး ပြုပြင်ထိန်းသိမ်းမှုကင်းပါတယ်။ ပုံမှန်စစ်ဆေးမှုများတွင် စက်လည်ပတ်မှု၊ ချောဆီနှင့် အပြန်အလှန်စစ်ဆေးခြင်းတို့ ပါဝင်ပါသည်။

Q3- earthing switch သည် standard သို့မဟုတ် optional ရှိပါသလား။
Earthing switch သည် ရွေးချယ်နိုင်သည် (သတ်မှတ်ထားသော D)။ သတ်မှတ်ထားသော အခါ၊ ဘေးကင်းသော ပြုပြင်ထိန်းသိမ်းမှု အတွက် ပင်မအဆက်အသွယ်များနှင့် စက်ပိုင်းဆိုင်ရာ ချိတ်ဆက်ထားသည်။

Q4- ပုံမှန်ပို့ဆောင်ချိန်နှင့် စိတ်ကြိုက်ပြုလုပ်နိုင်ခြေက ဘာလဲ။
စပရိန်ယန္တရားနှင့် မြေဆီလွှာခလုတ်ပါရှိသော စံယူနစ်များကို 4-6 ပတ်အတွင်း တင်ပို့သည်။ စိတ်ကြိုက်ပြင်ဆင်မှုများ (အရန်အဆက်အသွယ်များ၊ တပ်ဆင်ခြင်း၊ ယန္တရားပြုပြင်မွမ်းမံမှုများ) ကို တောင်းဆိုမှုအရ ရရှိနိုင်ပါသည်။

နည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ

ကျွန်ုပ်တို့၏ Handcart Type Vacuum Load Break Switch အတွက် ပါရာမီတာဒေတာဗားရှင်းနှစ်ခုကို ချိတ်ဆက်မှုဖြုတ်ခြင်း ခလုတ်ပေါင်းစပ်မှုဖြင့် အောက်ပါ ဗားရှင်းနှစ်ခုကို သင်စစ်ဆေးနိုင်သည်-

Sangao မှ Earthing switch ပါရှိသော Indoor AC High Voltage Vacuum Load Breaker သည် Three-phase AC50Hz ring network သို့မဟုတ် terminal power supply နှင့် စက်မှုလျှပ်စစ်ပစ္စည်းကိရိယာများအတွက် သင့်လျော်ပြီး၊ ၎င်းကို ဝန်ထိန်းချုပ်မှုနှင့် short-circuit ကာကွယ်ရေးအတွက် အဓိကအသုံးပြုသည်။ load break switch သည် load current ၊ closed-loop current ၊ no-load transformer နှင့် cable charging current ကို ပြုလုပ်ပြီး ချိုးဖျက်ပါသည်။ ပေါင်းစပ်မှုသည် အဆင့်သတ်မှတ်ထားသော ဝါယာရှော့လျှပ်စီးကြောင်းအထိ မည်သည့်လျှပ်စီးကြောင်းကိုမဆို ချိုးဖျက်နိုင်သည်။ တိုက်ရိုက်-ခွဲထုတ်သည့်အကွာအဝေးနှင့် arc-extinguishing chamber ကို manual နှင့် လျှပ်စစ်လုပ်ဆောင်ချက်ဖြင့် ချိတ်ဆက်ထားသည်။ ၎င်း၏ထူးခြားသော drive ယန္တရားသည် arc-extinguishing chamber သည် သေးငယ်သောထုထည်နှင့် ပေါ့ပါးသောအလေးချိန်ကို သိရှိနိုင်သည့် အပိတ်နှင့်ပြုလုပ်သည့်အချိန်တွင်သာ မြင့်မားသောဗို့အားကိုခံနိုင်ရည်ရှိစေသည်။

မရှိ	ကုသိုလ်ကံ	ယူနစ်	SG25-12D/T630-20	SG25-12DR/T125-31.5
1	အဆင့်သတ်မှတ်ထားသော ဗို့အား	ကေဗွီ	12	12
2	အဆင့်သတ်မှတ်ထားသော အကြိမ်ရေ	HZ	50	50
3	လက်ရှိ အဆင့်သတ်မှတ်ထားသည်။	A	630	125
4	1min ပါဝါကြိမ်နှုန်းသည် ဗို့အားကိုခံနိုင်ရည်ရှိသည်။ Lightning impulse သည် ဗို့အားကိုခံနိုင်ရည်ရှိသည်။	ကေဗွီ	Arc-extinguishing chamber အဖွင့်အကွာအဝေး: 30၊ အဆင့်မှအဆင့် 42; သီးခြားအကွာအဝေးကိုဖြတ်၍ ၄၈ Phase-to-phase 75; သီးခြားအကွာအဝေးကိုဖြတ်၍ ၈၅	Arc-extinguishing chamber အဖွင့်အကွာအဝေး: 30၊ အဆင့်မှအဆင့် 42; သီးခြားအကွာအဝေးကိုဖြတ်၍ ၄၈ Phase-to-phase 75; သီးခြားအကွာအဝေးကိုဖြတ်၍ ၈၅
5	အဆင့်သတ်မှတ်ထားသော ဒိုင်းနမစ်လက်ရှိ (အမြင့်ဆုံး)	KA	50	-
6	4S အပူတည်ငြိမ်ရေးလက်ရှိ	KA	20	-
7	တက်ကြွသောဝန်ကိုဖြတ်တောက်ထားသော လက်ရှိအဆင့်သတ်မှတ်ထားသည်။	A	630	125
8	အပိတ်-ကွင်းဖြတ်ဖောက်ခြင်း လက်ရှိ အဆင့်သတ်မှတ်ထားသည်။	A	630	125
9	အဆင့်သတ်မှတ်ထားသော ကေဘယ်အားသွင်းမှု ပြတ်တောက်နေသော လက်ရှိ	A	10	10
10	No-load transformer breaking စွမ်းရည်	KVA	1250	1250
11	short circuit breaking current အဆင့်သတ်မှတ်ထားသည်။	KA	-	31.5
12	အဆင့်သတ်မှတ်ထားသော လွှဲပြောင်းလက်ရှိ၊ အဆင့်သတ်မှတ်ထားသော လွှဲပြောင်းရယူမှုလက်ရှိ	A	-	2000
13	ဖျူးပုံစံ	-	SDLAJ-12	SFLAJ-12
14	တိုက်စစ်မှူးတွေရဲ့ စွမ်းအင်ကို ထုတ်ပေးတယ်။	J	-	2-5 (လတ်)
15	ဝါယာရှော့ဖြစ်စေသော လျှပ်စစ်ဓာတ်အား အဆင့်သတ်မှတ်ထားသည်။	KA	50	50
16	earth switch ၏ ရွေ့လျားလျှပ်စီးကြောင်း အဆင့်သတ်မှတ်ထားသည်။	KA	50	50
17	Earth switch ၏ 2S အပူတည်ငြိမ်မှု လက်ရှိ	KA	20	20
18	auxiliary circuit ၏ အဆင့်သတ်မှတ်ထားသော ဗို့အား	V	AC/CD220;110	AC/CD220;110
19	စက်ပိုင်းဆိုင်ရာဘဝအချိန်	-	10000	10000

အကြမ်းဖျင်းနှင့် တပ်ဆင်မှု အရွယ်အစားနှင့် အစိတ်အပိုင်း ခွဲခြမ်းစိတ်ဖြာခြင်း။

မရှိ	အစိတ်အပိုင်း
1	ပုံသေအဆက်အသွယ်
2	လျှပ်ကာအဖုံး
3	ရှပ်တာ။
4	ကိုယ်ထည်
5	ဖုန်စုပ်ခန်း
6	လမ်းညွှန်ပန်းကန်
7	ဖျူး
8	စွမ်းအင်သိုလှောင်မှုရှပ်
9	Earth switch shaft
10	လည်ပတ်မှုဘောင်
