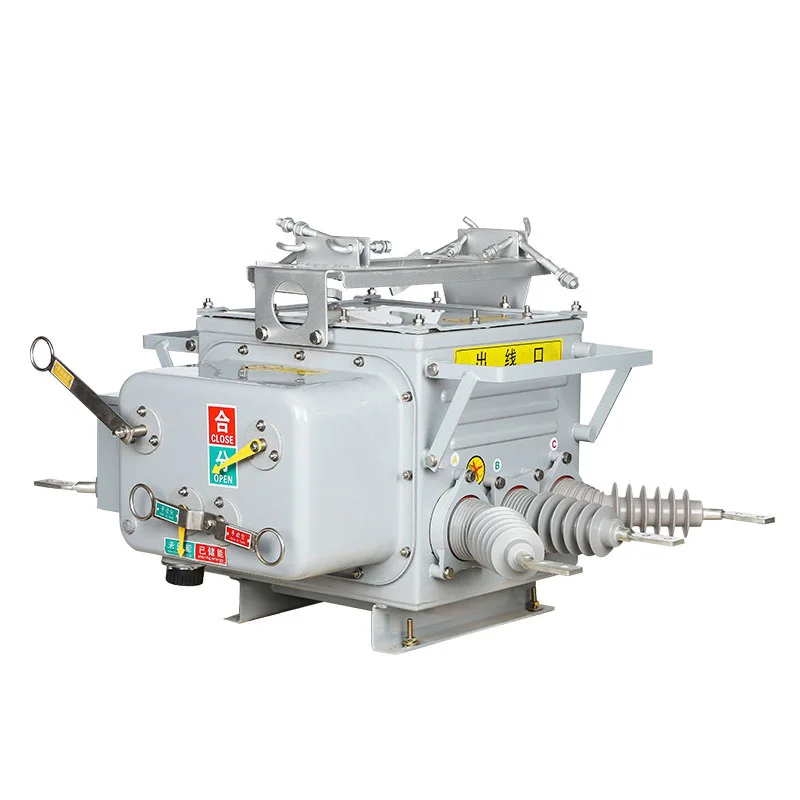

Outdoor Boundary Vacuum Circuit Breaker

SanGao တာရှည်ခံ ပြင်ပနယ်နိမိတ် ဖုန်စုပ်ဆားကစ် ဘရိတ်ကာ (ယခုနောက်ပိုင်းတွင် "နယ်နိမိတ်ပတ်လမ်း ဖြတ်ပိုင်း" အဖြစ် ရည်ညွှန်းသည်) သည် ပြင်ပဗို့အားမြင့်ခလုတ်ဂီယာအတွက် သင့်လျော်ပြီး 33kV နှင့် အောက်ရှိ အဆင့်သတ်မှတ်ဗို့အား 33kV နှင့် အောက်ရှိ ပြင်ပဗို့အားမြင့်ခလုတ်ဂီယာအတွက် သင့်လျော်သည်။ circuit breaker ကိုယ်ထည်တွင် vacuum arc extinguishing chamber, current transformer, zero sequence current transformer, etc. circuit breaker တွင် remote management mode၊ protection control function နှင့် communication function ပါရှိသည်။ ၎င်းသည် ဓာတ်အားခွဲရုံများ၊ စက်မှုနှင့် သတ္တုတွင်းလုပ်ငန်းများ၊ မြို့ပြနှင့် ကျေးလက်ဓာတ်အားလိုင်းများကို ထိန်းချုပ်ရန်နှင့် အကာအကွယ်ပေးရန်အတွက် ယုံကြည်စိတ်ချစွာ စီရင်ဆုံးဖြတ်နိုင်ပြီး ထောက်လှမ်းနိုင်သည်။ မြေပြင်နှင့် မြို့တွင်းအဆင့် milliampere အဆင့် သုည အစီအစဥ် လက်ရှိနှင့် အဆင့်မှ အဆင့်ပြတ်ရွေ့ တိုတောင်းသော လျှပ်စီးကြောင်းများ မကြာခဏလည်ပတ်ခြင်းအတွက် အထူးသင့်လျော်ပြီး single-phase grounding faults နှင့် phase to phase short-circuit ချို့ယွင်းမှုများကို အလိုအလျောက် ဖယ်ရှားပေးရန်အတွက် အထူးသင့်လျော်ပါသည်။

ပြင်ပနယ်နိမိတ်အတွင်း ဖုန်စုပ်ဆားကစ် ဘရိတ်ကာသည် လေဟာနယ်မုဒ်တွင် အက်ဆစ်ကို နှောင့်ယှက်ပြီး SF6 ဓာတ်ငွေ့ လျှပ်ကာကို အသုံးပြုသည်။ ဤသေတ္တာသည် အဆင့်မြင့် တင်သွင်းလာသော ဓာတ်ငွေ့တံဆိပ်၊ ပေါက်ကွဲဒဏ်ခံနိုင်မှုနှင့် လျှပ်ကာဖွဲ့စည်းပုံနည်းပညာကို အသုံးပြုထားပြီး အလွန်ကောင်းမွန်သော အလုံးစုံသော တံဆိပ်ခတ်ခြင်းစွမ်းဆောင်ရည်ကို အသုံးပြုထားသည်။ သွင်းကုန်နှင့် ပို့ကုန်ပိုက်များ တံဆိပ်ခတ်ခြင်း စွမ်းဆောင်ရည်ကိုလည်း မြှင့်တင်ထားပြီး အလုံးစုံ တံဆိပ်ခတ်ခြင်း စွမ်းဆောင်ရည် ကောင်းမွန်ပါသည်။ အတွင်းတွင် ဖြည့်ထားသော SF6 ဓာတ်ငွေ့သည် ယိုစိမ့်ခြင်း သို့မဟုတ် ပြင်ပပတ်ဝန်းကျင်ကို ထိခိုက်ခြင်း မရှိစေရပါ။ စပရိန်လည်ပတ်မှုယန္တရားအား သေးငယ်အောင်ပြုလုပ်ထားပြီး ၎င်း၏စွမ်းဆောင်ရည်ကို ပိုမိုကောင်းမွန်အောင်ပြုလုပ်ထားသည်။ ပင်မကွင်းဆက်ဂီယာနှင့် ဘက်စုံအဆင့် ခရီးလမ်းကြောင်းစနစ်ကို ကျင့်သုံး၍ ခုခံမှုနည်းပြီး အပူချိန်နိမ့်ကျသည်။ ၎င်း၏ယုံကြည်စိတ်ချရမှုနှင့် တည်ငြိမ်မှုသည် ရိုးရာစပရိန်ယန္တရားများထက် သာလွန်သည်။

ဤထုတ်ကုန်ကို overhead ဖြန့်ဖြူးရေးလိုင်းများ၏ တာဝန်နယ်နိမိတ်တွင် ထည့်သွင်းထားသည်။ အသုံးပြုသူ၏အဝင်လိုင်း၏ ရှေ့ဆုံးတွင် အဆင့်တစ်ဆင့်မှ မြေသားပြတ်တောက်မှုများနှင့် အဆင့်မှ အဆင့်အထိ ပြတ်တောက်နေသော ဆားကစ်ချို့ယွင်းချက်များကို အလိုအလျောက် ဖယ်ရှားပေးမည်ဖြစ်ပြီး သုံးစွဲသူ၏ကမ္ဘာအတွင်း ချို့ယွင်းချက်များ ပျံ့နှံ့မှုကို ရှောင်ရှားကာ အမှားအယွင်းမရှိသော သုံးစွဲသူများ၏ လျှပ်စစ်အန္တရာယ်ကင်းရှင်းစေရန်နှင့် လျှပ်စစ်ဆိုင်ရာ ယုံကြည်စိတ်ချရမှုကို ပိုမိုကောင်းမွန်စေမည်ဖြစ်သည်။ အကယ်၍ အမှားသည် အမြဲတမ်းဖြစ်ပြီး ဓာတ်အားခွဲရုံအား ပြန်လည်သိမ်းဆည်းခြင်း မအောင်မြင်ပါက၊ ဗို့အားအလတ်စားအသုံးပြုသူ၏ site တွင် မတော်တဆမှုသည် ဖြန့်ဖြူးမှုပင်မလိုင်းတစ်ခုလုံးကို ဖြတ်တောက်သွားမည်ဖြစ်သည်။ မဟာဓာတ်အားလိုင်းတွင် ဖြစ်လေ့ရှိသော သွယ်တန်းမှု မတော်တဆမှုသည် လူ့အဖွဲ့အစည်းအတွက် ကြီးမားသော ဆုံးရှုံးမှု ဖြစ်စေသည်။

ပတ်ဝန်းကျင်အခြေအနေ

(1) ပတ်ဝန်းကျင်လေထုအပူချိန်: -40 ℃ ~ + 40 ℃; နေ့စဉ်အပူချိန်ပြောင်းလဲမှု 25 ℃ထက်မပိုပါဘူး။ SF6 ဓာတ်ငွေ့၏ ဂုဏ်သတ္တိများ အရ၊ ပတ်ဝန်းကျင် အပူချိန်သည် -40 ℃ နှင့် tank အတွင်းရှိ ဖိအား 0.05Mpa ရှိသောအခါ၊ SF6 သည် ထုတ်ကုန်၏ ပုံမှန်လည်ပတ်မှုကို သေချာစေရန် ဓာတ်ငွေ့အခြေအနေတွင် ရှိနေသေးသည်။ ပတ်ဝန်းကျင်အပူချိန်မှာ -40 ℃ နှင့် gauge pressure သည် 0.05Mpa ဖြစ်သောအခါ၊ SF6 ၏ liquefaction point သည် -55 ℃; gauge pressure သည် သုညဖြစ်သောအခါ SF6 liquefaction point သည် -60 ℃ထက်မကျော်လွန်ပါ။

(၂) လေတိုက်နှုန်း 35m/s ထက်မပိုစေရ။

(၃) မီးလောင်လွယ်ခြင်း၊ ပေါက်ကွဲခြင်းအန္တရာယ်မရှိသော နေရာ၊ ပြင်းထန်သော ဓာတုဗေဒဆိုင်ရာ အဆိပ်သင့်မှု (ဥပမာ အက်ဆစ်များ၊ အယ်ကာလီများ၊ မီးခိုးမျိုးစုံ) နှင့် ပြင်းထန်သော တုန်ခါမှု ကင်းစင်သော နေရာ။

(4) အမြင့်ပေ: ≤ 1000m;

(5) လွှမ်းခြုံအထူ: 10mm;

(၆) လေထုညစ်ညမ်းမှု အဆင့်- အဆင့် ၄၊

(7) ငလျင်ပြင်းအား ≤ 7 ဒီဂရီ၊

(၈) ဓာတ်အားလိုင်းရှိ Neutral point grounding နည်းလမ်း- neutral point ကို grounded မထားဘဲ၊ ၎င်းကို arc suppression coil ဖြင့် grounding ပြုလုပ်ထားပြီး zero point သည် low resistance ဖြင့် grounded ဖြစ်သည်။
