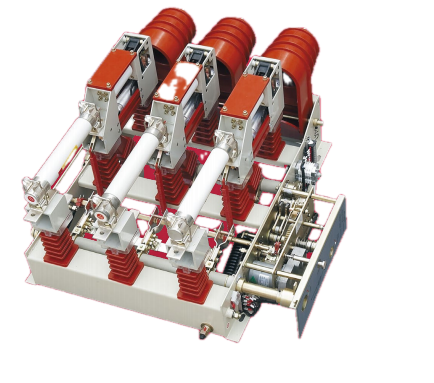

Vacuum Load Break Switch နှင့် Fuse ပေါင်းစပ်ကိရိယာ

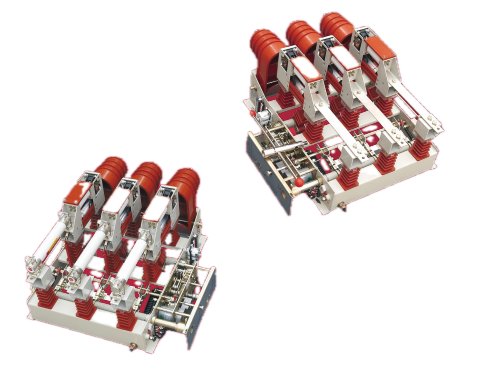

Vacuum Load Break Switch နှင့် Fuse Combination Apparatus သည် ဖုန်စုပ်စက်ကို fuse-trip coordination စနစ်ဖြင့် ပေါင်းစပ်ထားသည်။ ပုံမှန်ဝန်အခြေအနေအောက်တွင်၊ ခလုတ်သည် လွတ်လပ်စွာ လုပ်ဆောင်သည်။ Fault Current သည် fuse rating ထက်ကျော်လွန်သောအခါ၊ fuse striker pin သည် switch trip ယန္တရားအား စက်ဖြင့် အစပျိုးပေးကာ ပင်မအဆက်အသွယ်များကိုဖွင့်ကာ circuit ကိုရှင်းလင်းစေသည်။ တိုက်ရိုက်-ခွဲထုတ်သည့်အကွာအဝေးနှင့် ကြားဖြတ်အဖွင့်အကွာအဝေးကို လေဖြတ်ခြင်းတစ်ခုတည်းတွင် ရရှိသည်။ မြေစိုက်ခလုတ်ဖြင့် ချိတ်ဆက်ထားသော မြေစိုက်ရှပ်တာသည် ပြုပြင်ထိန်းသိမ်းမှုအတွက် မြင်သာသောမြေကြီးချိတ်ဆက်မှုကို ပေးသည်။ 12 kV နှင့် 630 A တွင် 20 kA အချိန်တိုအတွင်း ခံနိုင်ရည်ရှိသဖြင့် အဆိုပါယန္တရားအား မြို့ပြနှင့် ကျေးလက်ဖြန့်ဖြူးရေးကွန်ရက်နှစ်ခုလုံးတွင် ယုံကြည်စိတ်ချရသော ဝန်ဆောင်မှုအတွက် တည်ဆောက်ထားသည်။

အလုပ်အခြေခံ

ဖုန်စုပ်စက်အတွင်းတွင် အဆက်အသွယ်များကို မြင့်မားသောလေဟာနယ်ပတ်ဝန်းကျင်တွင် (ပုံမှန်အားဖြင့် 10⁻⁴ Pa အောက်တွင်) ချိတ်ပိတ်ထားသည်။ အဆက်အသွယ်များသည် ဝန်အောက်တွင် သီးခြားခွဲထားသောအခါ၊ သတ္တုငွေ့သည် အငွေ့ပြန်သွားသော အဆက်အသွယ်ပစ္စည်းမှ ဖြစ်ပေါ်လာသည်။ သို့ရာတွင်၊ လေဟာနယ်တွင် အိုင်ယွန်ဇေးရှင်းအတွက် ဓာတ်ငွေ့မော်လီကျူးများ မရှိသလောက်နည်းသောကြောင့်၊ အက်ဆစ်သည် သူ့အလိုလို ထိန်းမနိုင်သိမ်းမရဖြစ်ပြီး AC လျှပ်စီးကြောင်း၏ ပထမသဘာဝအတိုင်း သုညဖြတ်ကျော်ချိန်တွင် ငြိမ်းသွားပါသည်။ သတ္တုအငွေ့သည် ထိတွေ့မျက်နှာပြင်များပေါ်တွင် လျင်မြန်စွာ စုပုံပြီး အကာအရံများဖြင့် မီလီစက္ကန့်အတွင်း dielectric strength ကို ပြန်လည်ရရှိစေသည်။ ဤ arc-quenching နည်းလမ်းသည် ပြင်ပမီဒီယာ (ဆီ သို့မဟုတ် SF₆) မလိုအပ်ဘဲ အဆက်အသွယ်ပြုန်းတီးမှု အနည်းဆုံးဖြစ်စေသည်။

ထုတ်ကုန်အားသာချက်များ

ပေါင်းစပ်ကူးပြောင်းခြင်းနှင့် အကာအကွယ်ပေးခြင်း

ကျွန်ုပ်တို့၏ Vacuum Load Break Switch နှင့် Fuse Combination Apparatus သည် ပုံမှန် Load Switching ကို လုပ်ဆောင်ပြီး fuses များဖြင့် တိုတောင်းသော ပြတ်တောက်မှုကို ပံ့ပိုးပေးပါသည်။ ၎င်းသည် feeder တစ်ခုစီတွင် သီးခြား circuit breaker လိုအပ်မှုကို ဖယ်ရှားပေးပြီး အရင်းအနှီးအသုံးစရိတ်ကို လျှော့ချပေးသည်။

ကျစ်လစ်သောခြေရာ

drive ယန္တရားသည် switching instant ပြင်ပ interrupter တွင် voltage stress ကို လျှော့ချပေးကာ သေးငယ်သော interrupter နှင့် ယေဘုယျ ယန္တရားအရွယ်အစားကို ခွင့်ပြုသည်။ ၎င်းသည် လက်စွပ်ပင်မယူနစ်များနှင့် ကျစ်လစ်သိပ်သည်းသော ဓာတ်အားခွဲရုံများတွင် ပိုမိုသိပ်သည်းဆ အပြင်အဆင်များကို ခွင့်ပြုသည်။

လေဖြတ်ခြင်း လုပ်ဆောင်ချက်

အထီးကျန်အကွာအဝေးနှင့် ကြားဖြတ်အဖွင့်အကွာအဝေးကို ရွေ့လျားမှုတစ်ခုတွင် ရရှိပြီး ကူးပြောင်းခြင်းအစီအစဉ်ကို ရိုးရှင်းစေပြီး အော်ပရေတာအမှားအတွက် အလားအလာကို လျှော့ချပေးသည်။

ဘေးကင်းရန်မြေသားကိုမြင်နိုင်သည်။

grounding shutter သည် earthing switch ဖြင့် ရောယှက်ထားသော၊ အပိုဆောင်း earthing ကိရိယာများမပါဘဲ ဘေးကင်းစွာ ပြုပြင်ထိန်းသိမ်းခြင်းသို့ ဝင်ရောက်နိုင်စေမည့် ရုပ်ပိုင်းဆိုင်ရာနှင့် အမြင်အာရုံ အထီးကျန်မှုကို ညွှန်ပြပေးပါသည်။

SF₆-အခမဲ့နည်းပညာ

ဖုန်စုပ်စက်ပြတ်တောက်မှုသည် ဖန်လုံအိမ်ဓာတ်ငွေ့စိုးရိမ်မှုများကို ဖယ်ရှားပေးပြီး SF₆ စက်များနှင့်ဆက်စပ်သော ကိုင်တွယ်မှု၊ ယိုစိမ့်မှုစမ်းသပ်ခြင်းနှင့် ပြန်လည်ဖြည့်သွင်းခြင်းလုပ်ငန်းစဉ်များကို ရှောင်ကြဉ်သည်။

Fault Diagnosis

မကြာခဏ fuse လုပ်ဆောင်ချက်သည် ပုံမှန်အားဖြင့် နောက်ခံစနစ်ပြဿနာများကို ဖော်ပြသည်။ အောက်ပါတို့သည် အဓိကအကြောင်းတရားများနှင့် တည့်မတ်ရေးအစီအမံများဖြစ်သည်။

စနစ်တို-ပတ်လမ်း- လျှပ်စီးကြောင်းပြတ်တောက်မှု ဖြစ်ပေါ်သောအခါ၊ ပြတ်တောက်နေသော လျှပ်စီးကြောင်းသည် ဖျူးဒြပ်အား လျင်မြန်စွာ အရည်ပျော်သွားသည်။ fuse ကိုမှန်ကန်သောအဆင့်သတ်မှတ်ချက်ဖြင့်မအစားထိုးမီ (ဥပမာ၊ ကေဘယ်လ်ပြုပြင်ခြင်း သို့မဟုတ် မှားယွင်းနေသောစက်ပစ္စည်းများကို အစားထိုးခြင်း) တွင် ချွတ်ယွင်းချက်ရှိရမည်ဖြစ်ပြီး ရှင်းလင်းရပါမည်။

ဆက်တိုက် ဝန်ပိုနေသည်- အဆင့်သတ်မှတ်ထားသော လျှပ်စီးကြောင်းထက် အဆက်မပြတ်လည်ပတ်ခြင်းသည် အလွန်အမင်းအပူကိုထုတ်ပေးပြီး ဖျူးအား အရည်ပျော်စေသည်။ ဝန်အား စက်အဆင့်သတ်မှတ်ချက်အတွင်းသို့ လျှော့ချရမည်ဖြစ်ပြီး သို့မဟုတ် စနစ်ကာကွယ်မှုလေ့လာမှုများနှင့်အတူ ပေါင်းစပ်ကာ ဖျစ်အဆင့်သတ်မှတ်ချက်ကို အဆင့်မြှင့်တင်ရမည်ဖြစ်သည်။

ဖျစ်ရွေးချယ်မှု မမှန်ပါ။− အပလီကေးရှင်းအတွက် ဖျူးဒြပ်စင် အဆင့်သတ်မှတ်ချက်သည် အလွန်နိမ့်ပါက၊ အနှောင့်အယှက်ပေးသည့် လုပ်ဆောင်ချက် ဖြစ်ပေါ်လိမ့်မည်။ Transformer သို့မဟုတ် feeder စွမ်းရည်နှင့် ဆန့်ကျင်သည့် fuse အဆင့်သတ်မှတ်ချက်ကို စစ်ဆေးပြီး ထုတ်လုပ်သူညှိနှိုင်းမှုဇယားများအလိုက် သင့်လျော်သောအရွယ်အစားဒြပ်စင်ဖြင့် အစားထိုးပါ။

နည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ

လျှောက်လွှာပတ်ဝန်းကျင်

မြို့ပြကွင်းကွန်ရက်များ

Vacuum Load Break Switch နှင့် Fuse Combination Apparatus သည် ring main units (RMUs) တွင် sectionalizing switch အဖြစ် ဆောင်ရွက်ပါသည်။ drive ယန္တရား ဒီဇိုင်းဖြင့် ရရှိထားသော ကျစ်လစ်သော အတိုင်းအတာများသည် အာကာသ-ကန့်သတ်ထားသော မြို့ပြဓာတ်အားခွဲရုံများတွင် ပိုမိုသိပ်သည်းဆ ခလုတ်ဂီယာပုံစံများကို ခွင့်ပြုပေးပါသည်။ ပေါင်းစပ်ထားသော earthing switch သည် ပြုပြင်ထိန်းသိမ်းမှုလုပ်ငန်းစဉ်များကို ရိုးရှင်းစေပြီး စီစဉ်ထားသည့်အလုပ်ကာလအတွင်း ပြတ်တောက်ချိန်များကို လျှော့ချပေးသည်။

စက်မှုအဆောက်အအုံများ

ဝန်တင်စင်တာများစွာရှိသော စက်မှုစက်ရုံများအတွက်၊ Vacuum Load Break Switch နှင့် Fuse Combination Unit သည် transformer incomers နှင့် feeder point များတွင် load switching ကို ပေးပါသည်။ ခလုတ်-ဖျူးစ်ပေါင်းစပ်ရွေးချယ်မှုသည် အမှားအယွင်းကာကွယ်မှုပေးထားသည့် ရေစီးကြောင်းအပေါ်တွင် အမှားအယွင်းကာကွယ်မှုပေးထားသည့် အရေးမပါသောအစာကျွေးသူများအတွက် သင့်လျော်သော အပြည့်အဝလေဟာနယ်ဆားကစ်ဖြတ်ကိရိယာကို ကုန်ကျစရိတ်မရှိဘဲ တိုတောင်းသောကာကွယ်မှုကို ပေးပါသည်။

ကျေးလက်ဖြန့်ဖြူးရေးကွန်ရက်များ

ကျေးလက်ဒေသ ဖြန့်ဖြူးရေးသည် သီးခြားစိန်ခေါ်မှုများကို တင်ပြသည်- ရှည်လျားသော feeder အရှည်များ၊ ပြောင်းလဲနိုင်သော loading နှင့် ဗို့အားအတက်အကျများ။ ရှည်လျားသော 10kV feeders များ၏အဆုံးတွင်၊ peak load ကာလအတွင်း ဗို့အားကျဆင်းမှုသည် သိသာထင်ရှားပြီး ဖောက်သည်နေရာများတွင် ဗို့အားနိမ့်ခြင်းကို ဖြစ်ပေါ်စေသည်။ ယန္တရားသည် ၎င်းကို နည်းလမ်းနှစ်မျိုးဖြင့် ဖြေရှင်းသည်။ ပထမဦးစွာ၊ ရှည်လျားသော feeders တစ်လျှောက် မဟာဗျူဟာကျသောနေရာများတွင် တပ်ဆင်ခြင်းသည် ကွန်ရက်အော်ပရေတာများအား လိုင်းကိုအပိုင်းပိုင်းခွဲရန်၊ ချို့ယွင်းချက်များကို သီးခြားခွဲထုတ်ရန်နှင့် ပြတ်တောက်မှုဇုန်များကို လျှော့ချနိုင်စေပါသည်။ ဒုတိယ၊ စက်ပစ္စည်းသည် transformer taps နှင့် capacitor bank များကိုပြောင်းနိုင်ပြီး၊ operators များသည် voltage profiles ကိုပိုမိုထိရောက်စွာစီမံခန့်ခွဲနိုင်စေပါသည်။ ကျေးလက်အခြေအနေများတွင်၊ ပြုပြင်ထိန်းသိမ်းမှုလိုအပ်ချက်နည်းပါးသောယန္တရားသည် အထူးတန်ဖိုးရှိပါသည်- ပြုပြင်ထိန်းသိမ်းရေးသမားများသည် ဆိုက်တစ်ခုသို့ရောက်ရှိရန် များပြားလှသောအကွာအဝေးများကို သွားလာနိုင်သည်၊ ထို့ကြောင့် လည်ပတ်မှုများကြားတွင် စက်ပစ္စည်းများယုံကြည်စိတ်ချရမှုသည် လည်ပတ်မှုကုန်ကျစရိတ်ကို တိုက်ရိုက်လျော့နည်းစေသည်။

အမြဲမေးလေ့ရှိသောမေးခွန်းများ

Q1- လေဟာနယ်ကြားဖြတ်ကိရိယာသည် အနားကို မည်သို့ငြိမ်းစေသနည်း။

Vacuum interrupter အတွင်းရှိ အဆက်အသွယ်များသည် load အောက်တွင် သီးခြားခွဲထားသောအခါ၊ သတ္တုငွေ့သည် ထိတွေ့မျက်နှာပြင်များကြားတွင် ဖြစ်ပေါ်သည်။ ကြားဖြတ်ကိရိယာသည် အိုင်ယွန်ဇေးရှင်းအတွက် ရရှိနိုင်သော ဓာတ်ငွေ့မော်လီကျူးအနည်းငယ်ပါရှိသော မြင့်မားသောလေဟာနယ်ကို ထိန်းသိမ်းထားသောကြောင့်၊ arc သည် သူ့ကိုယ်သူ မထိန်းနိုင်ဘဲ လျှပ်စီးကြောင်း၏ ပထမဆုံး သဘာဝအတိုင်း သုညဖြတ်ကူးချိန်တွင် ငြိမ်းသွားပါသည်။ ဤ arc မျိုးသုဉ်းခြင်းနည်းလမ်းသည် ထိရောက်မှု၊ မြန်ဆန်ပြီး ပြင်ပ arc-quenching media မလိုအပ်ပါ။

Q2- မကြာခဏ fuse လည်ပတ်ခြင်းကို အဘယ်ကြောင့်ဖြစ်စေသနည်း၊ ၎င်းကို မည်သို့ဖြေရှင်းသနည်း။

မကြာခဏ fuse လုပ်ဆောင်ချက်သည် ပုံမှန်အားဖြင့် စနစ်ချို့ယွင်းချက်များကို ဖော်ပြသည်။ အဓိက အကြောင်းရင်းများမှာ- စနစ်တို-ဆားကစ် (ပြတ်တောက်မှု လက်ရှိ fuse ဒြပ်စင်ကို အရည်ပျော်စေခြင်း၊ ပြတ်တောက်မှုသည် မှန်ကန်သော အဆင့်သတ်မှတ်ချက်ဖြင့် ဖျူးကို အစားထိုးခြင်းမပြုမီတွင် ပြတ်တောက်မှုရှိရပါမည်)၊ ကြာရှည်စွာ ဝန်ပိုလွန်နေခြင်း (သက်တမ်းတိုးကာလအတွက် သတ်မှတ်ပေးထားသော လက်ရှိထက် လုပ်ဆောင်ချက်ကို လျှော့ချရပါမည်)၊ သို့မဟုတ် ဖျစ်ရွေးချယ်မှု မမှန်ကန်ပါ (ပလီကေးရှင်းအတွက် ဖျစ်ဒြပ်စင် အဆင့်သတ်မှတ်ချက်သည် နည်းလွန်းပါသည်။) မှန်ကန်သော fuse ကို အစားထိုးရပါမည်။

Q3- Vacuum Load Break Switch နှင့် Fuse Combination Apparatus သည် မည်သည့်နေရာတွင် အသုံးပြုသနည်း။

အဆိုပါကိရိယာသည် သုံးဆင့် AC အလတ်စား ဗို့အားစနစ်များအတွက် သင့်လျော်သည်။ ပုံမှန်အပလီကေးရှင်းများတွင် ring main units (RMUs)၊ compact substations၊ distribution line sectionalizing switches နှင့် fuses များပေါင်းစပ်သောအခါ transformer protection ပါဝင်သည်။

Q4- ဤယန္တရားသည် လေဟာနယ် ဆားကစ်ဖြတ်ကိရိယာကို အစားထိုးနိုင်ပါသလား။

နံပါတ်၊ စက်သည် load switching အတွက် ဒီဇိုင်းထုတ်ထားပြီး fuses များ တပ်ဆင်ထားသောအခါတွင် short-circuit များကို အကာအကွယ်ပေးပါသည်။ ဖုန်စုပ်ဆားကစ် ဘရိတ်ကာသည် ပုံမှန် ဝန်လျှပ်စီးကြောင်းများနှင့် တိုတောင်းသော ဆားကစ်ပြတ်တောက်နေသော ရေစီးကြောင်းများကို တိုက်ရိုက် နှောင့်ယှက်ရန် ဒီဇိုင်းထုတ်ထားသည်။ အထက်ပိုင်းချို့ယွင်းမှုကို အကာအကွယ်ပေးထားပြီးဖြစ်သော အပလီကေးရှင်းများအတွက်၊ ဤယန္တရားသည် ဖုန်စုပ်ဆားကစ်ဖြတ်ကိရိယာထက် ကုန်ကျစရိတ်သက်သာသော အဖြေကို ပေးပါသည်။

SanGao ကို ဘာကြောင့် ရွေးချယ်တာလဲ။

1. ထုတ်လုပ်မှုစွမ်းရည်

SanGao သည် 10-mu (6,667 m²) အကျယ်အဝန်းရှိသော Liushi၊ Zhejiang တွင် ထုတ်လုပ်မှုကြမ်းခင်းနေရာ 10,000 m²၊ အိမ်ရာသီးသန့်တပ်ဆင်ခြင်းနှင့် အလယ်အလတ်ဗို့အားခလုတ်ဂီယာအတွက် စမ်းသပ်ခြင်းလိုင်းများကို လုပ်ဆောင်ပါသည်။

2. နည်းပညာအဖွဲ့

ကုမ္ပဏီတွင် စက်ပိုင်းဆိုင်ရာ ဒီဇိုင်း၊ ဗို့အားမြင့် ကာရံကာ အရည်အသွေး အာမခံချက် ပါဝင်သော အလယ်အလတ်မှ အကြီးတန်းအဆင့် အင်ဂျင်နီယာ အယောက် ၂၀ အပါအဝင် ဝန်ထမ်း ၁၂၀ ကို ခန့်အပ်ထားသည်။ မှတ်ပုံတင်ထားသည့်အရင်းအနှီးမှာ ယွမ် ၈၁ ဒသမ ၆၈ သန်းဖြစ်ပြီး စုစုပေါင်းပိုင်ဆိုင်မှုမှာ ယွမ် ၂၀၀ သန်းဖြစ်သည်။

3. လက်မှတ်ရ အရည်အသွေးစနစ်များ

ထုတ်လုပ်မှုကို ISO 9001:2008၊ ISO 14001 နှင့် ISO 45001 အသိအမှတ်ပြုလက်မှတ်များအောက်တွင် ဆောင်ရွက်ပါသည်။ ၎င်းတို့သည် စာရွက်စာတမ်း ပေးသွင်းသူ ထိန်းချုပ်မှု၊ အဝင်စစ်ဆေးမှု၊ လုပ်ငန်းစဉ်အတွင်း စစ်ဆေးမှုများနှင့် နောက်ဆုံးလက်ခံမှု စမ်းသပ်မှုများ လိုအပ်သည်။

4. လုပ်ငန်းစဉ် ခြေရာခံနိုင်မှု

n ERP စနစ်သည် ပစ္စည်းများ၊ ထုတ်လုပ်မှုလုပ်ငန်းများနှင့် စမ်းသပ်မှုမှတ်တမ်းများကို ခြေရာခံသည်။ ယူနစ်တစ်ခုစီကို ခြေရာခံနိုင်စေရန်အတွက် သိမ်းဆည်းထားသော စမ်းသပ်ဒေတာဖြင့် အမှတ်စဉ်ထားသည်။

5. ပုံမှန်စစ်ဆေးမှု

စက်တစ်ခုစီတိုင်းသည် dielectric ခံနိုင်ရည်စမ်းသပ်မှုများ (ပင်မပတ်လမ်းနှင့်မြေကြီး)၊ လက်စွဲနှင့် လျှပ်စစ်ထိန်းချုပ်မှုအောက်တွင် စက်ပိုင်းဆိုင်ရာ လည်ပတ်စစ်ဆေးမှုများနှင့် ထိတွေ့မှု ခံနိုင်ရည်တိုင်းတာခြင်းတို့ကို ခံယူကြသည်။ နမူနာယူနစ်များသည် 20 kA / 4 s မှန်ကန်မှုအတွက် အချိန်တိုအတွင်း လက်ရှိစမ်းသပ်မှုများ ပြုလုပ်ရမည်ဖြစ်သည်။

6. နည်းပညာဆိုင်ရာ ပူးပေါင်းဆောင်ရွက်ခြင်း

SanGao သည် GB နှင့် IEC စံနှုန်းများကို အမျိုးအစားစမ်းသပ်ခြင်းနှင့် လိုက်လျောညီထွေဖြစ်စေရန်အတွက် Xi'an Senyuan၊ Beijing Electrical Research Institute၊ Xi'an High Voltage Research Institute တို့နှင့် ပူးပေါင်းဆောင်ရွက်ပါသည်။

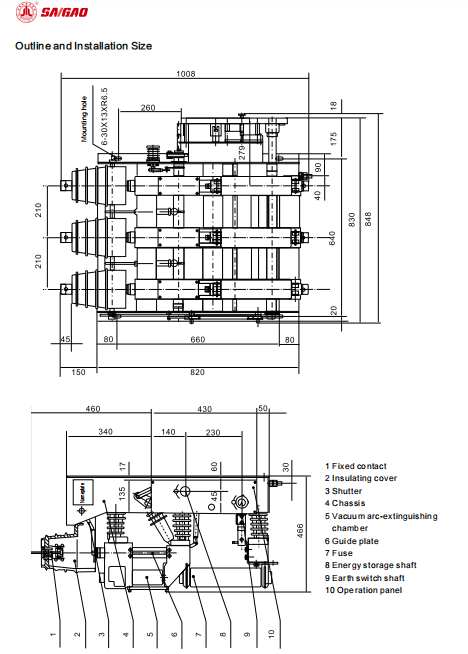

အစိတ်အပိုင်းခွဲခြမ်းစိတ်ဖြာ

မရှိ	အစိတ်အပိုင်း
1	ပုံသေအဆက်အသွယ်
2	လျှပ်ကာအဖုံး
3	ရှပ်တာ။
4	ကိုယ်ထည်
5	ဖုန်စုပ်ခန်း
6	လမ်းညွှန်ပန်းကန်
7	ဖျူး
8	စွမ်းအင်သိုလှောင်မှုရှပ်
9	Earth switch shaft
10	လည်ပတ်မှုဘောင်
